ZZYVP自力式壓力調節氮封閥技術規范

氮封閥通過監測儲罐內壓力的變化來自動調節惰性氣體的流入，保持儲罐頂部惰氣體層的穩定。氮封閥的核心功能是調節儲罐頂部惰氣體層的壓力。當儲罐內的壓力降至低于預設值時，氮封閥會感應到這一變化并自動開啟，允許惰性氣體流入。而一旦壓力回升至設定值，閥門便隨之關閉，停止惰性氣體的進一步流入。

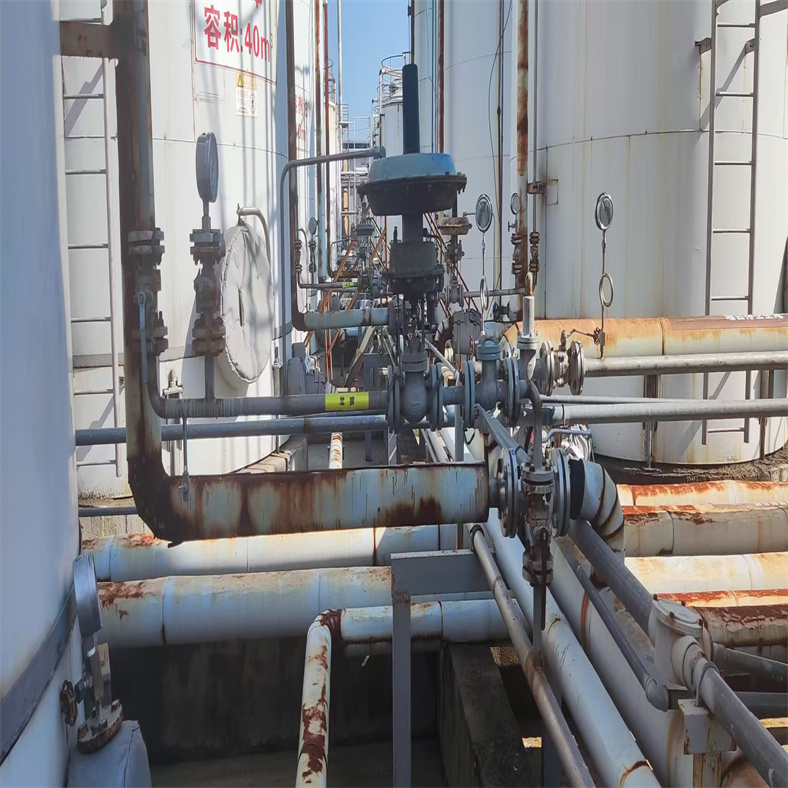

ZZYVP氮封自力式壓力調節閥，作為一款集先進技術與工藝于一體的工業控制設備，其在化工、石油、冶金等流程工業領域中扮演著舉足輕重的角色。該調節閥采用獨特的自力式設計，無需外部能源驅動，僅憑介質自身的能量變化即可實現壓力的自動調節與穩定控制，極大地提升了系統的運行效率與能源利用率。
其核心部件——精密的壓力感應與執行機構，如同智慧的心臟，敏銳地捕捉并響應系統壓力的細微波動。通過內置的氮封裝置，該閥能夠在壓力異常時迅速介入，以氮?dú)鉃榻橘|(zhì)形成一道可靠的安全屏障，有效防止超壓或負壓現象的發生，確保生產過程的平穩與安全。ZZYVP氮封自力式壓力調節閥的閥體材質經過精心挑選，不僅耐腐蝕、耐磨損，而且能夠適應工況下的溫度變化，展現出的耐用性與適應性。其調節精度之高，響應速度之快，使得該閥在精細化工、精密制造等領域同樣游刃有余。
此外，該調節閥還配備了直觀易讀的指示裝置與遠程監控接口，便于操作人員實時監控閥門狀態，實現智能化管理。其安裝調試簡便，維護成本低廉，為用戶帶來了極大的便利與經濟效益。
總之，ZZYVP氮封自力式壓力調節閥以其的性能、可靠的品質以及靈活的應用性，成為了現代工業控制系統中的重要元件。

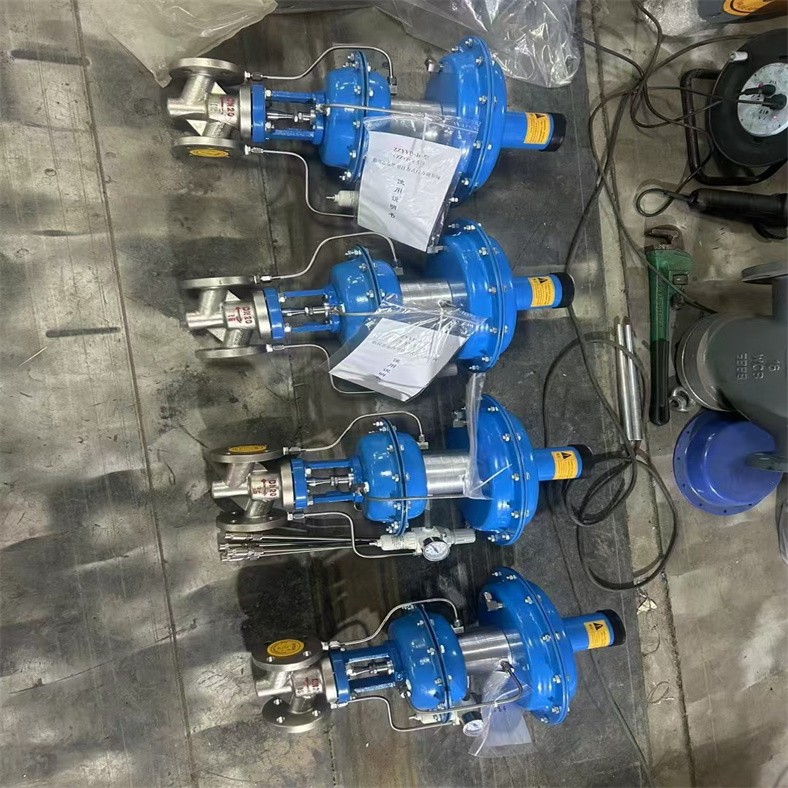

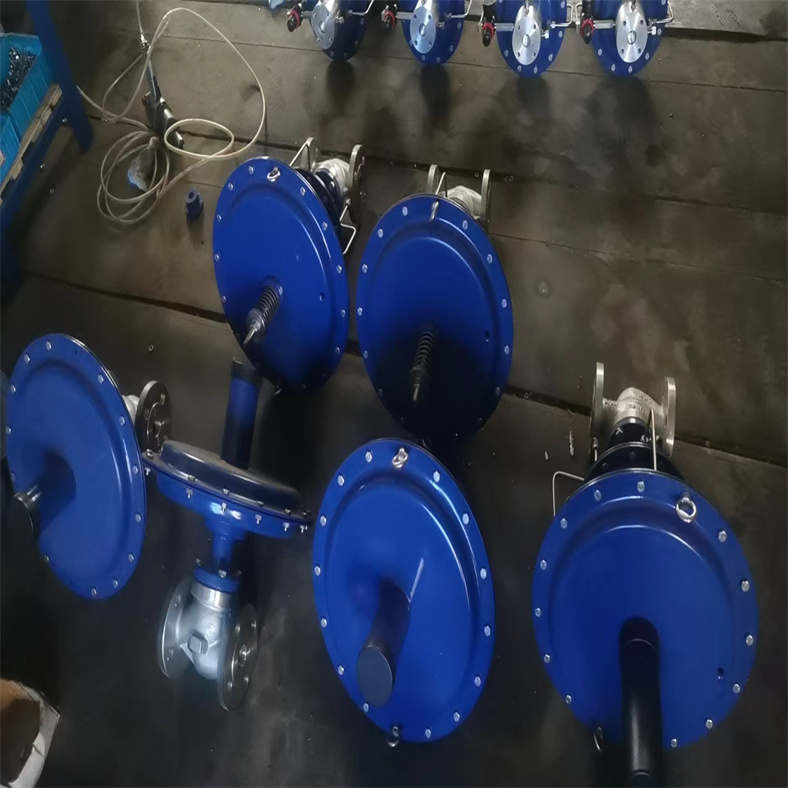

由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。自力式氮封閥主要用于保持容器頂部保護氣體（一般為氮?dú)猓┑膲毫愣ǎ员苊馊萜鲀?nèi)物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。 特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。

二、ZZYVP自力式壓力調節氮封閥技術規范工作原理

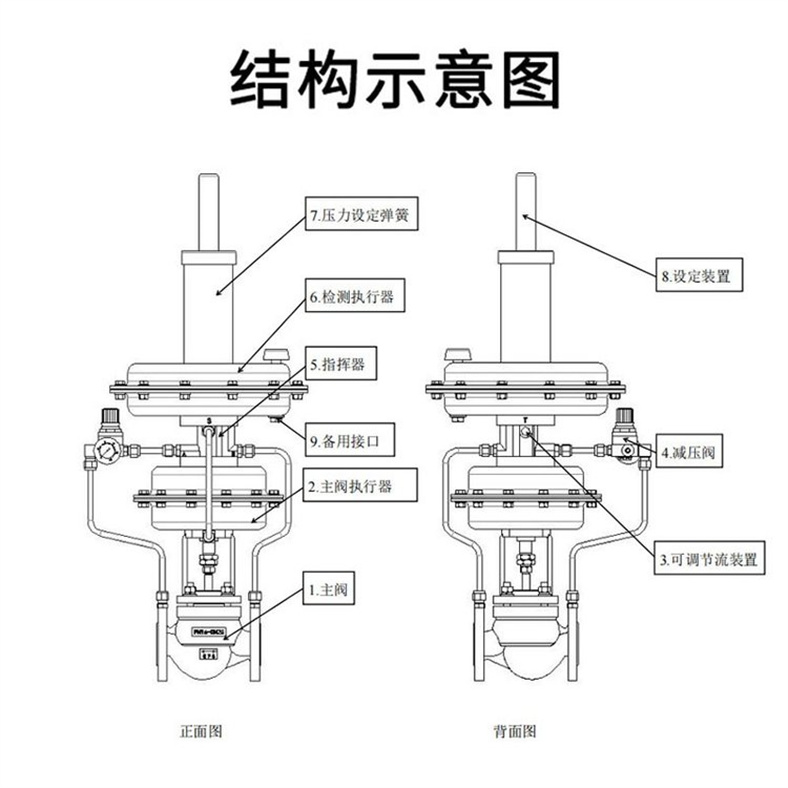

供氮裝置（見圖1），將設在罐頂?shù)娜狐c(diǎn)的介質經導壓管引入檢測機構(7)，介質在檢測元件上產生一個作用力與與彈簧(8)、預緊力相平衡。 當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯(6)，打開，使閥前氣體經減壓閥(5)，節流閥(4)、進入主閥執行機構(3)上、 下膜室，打開主閥閥芯(2)，向罐內充注氮?dú)?；?dāng)罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯(6)、由于主閥執行機構中的 彈簧作用，關閉主閥，停止供氮。
泄氮裝置（見圖2），該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力與預設彈簧(3)預緊力相平 衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯(1)上移，打開閥門，向外界泄放氮?dú)?；?dāng)罐內壓力降至泄氮裝置壓力設定 點，由于預設彈簧力作用，關閉閥門。

▍ ZZYVP自力式壓力調節氮封閥技術規范關鍵接口功能

此外，氮封閥依賴三個關鍵接口進行有效的壓力調節，分別是與儲罐的接口、惰性氣體源接口和出氣口連接儲罐的接口。其一，連接閥門與儲罐的接口，用于測量?jī)?chǔ)罐內的壓力；其二，連接惰性氣體源與閥門的接口，作為惰性氣體的供應源；其三，連接閥門出氣口與儲罐的接口，確保為儲罐持續提供必要的惰性氣體。

儲罐氮封（Nitrogen Blanketing）是一種通過向儲罐內部充入氮?dú)庖跃S持特定壓力的保護技術，廣泛應用于化工、石油、制藥等行業。其主要作用如下：

1. 防止物料氧化或變質

惰性保護：氮?dú)馐嵌栊詺怏w，可置換儲罐內的氧氣（O?），避免存儲物料（如化學品、油品、食品原料等）與氧氣接觸，防止氧化反應導致的品質下降或分解。

抑制微生物生長：無氧環境可阻止需氧細菌、霉菌的繁殖，延長易腐物料（如食用油、生物制品）的儲存周期。

2. 減少揮發與蒸發損失

抑制蒸汽排放：通過氮?dú)飧采w液面，降低揮發性物質（如溶劑、輕質油）的蒸發速率，減少物料損耗及環境污染。

控制壓力平衡：當儲罐因溫度變化導致物料體積膨脹或收縮時，氮?dú)鈱油ㄟ^(guò)壓力調節閥自動補入或排出，維持罐內微正壓（通常0.2~1.5 kPa），避免空氣滲入或物料蒸氣外泄。

3. 提升安全性

消除爆炸風險：對于易燃易爆物料（如苯類、丙酮、液化氣），氮封可將罐內氧氣濃度降至燃燒極限以下（通常<5%），避免形成爆炸性混合氣體。

防止靜電積聚：氮?dú)猸h(huán)境減少罐內氣體流動摩擦，降低靜電火花引發火災的可能性。

4. 保護設備與工藝

減少腐蝕：隔絕氧氣和濕氣，減緩儲罐內壁及管道的腐蝕（尤其對存儲酸性或吸濕性物料至關重要）。

穩定工藝條件：在連續生產流程中（如反應釜進料），氮封可保持儲罐壓力穩定，確保物料輸送的均勻性和可控性。

ZZYVP自力式壓力調節氮封閥技術規范氮封系統的關鍵組成

1. 氮?dú)夤?yīng)源：液氮儲罐或制氮機，提供純度≥99.5%的氮?dú)狻?/p>

2. 壓力控制閥：根據罐內壓力自動調節氮?dú)庋a(bǔ)入量（常配自立式調節閥或電磁閥）。

3. 呼吸閥（通氣閥）：在超壓或負壓時釋放或吸入氮?dú)猓Ｗo(hù)儲罐結構。

4. 監測儀表：壓力表、氧含量分析儀等，實時監控系統狀態。

ZZYVP自力式壓力調節氮封閥技術規范適用場景

易燃易爆液體：汽油、乙醇、丙酮等。

易氧化物料：食用油、醫藥中間體、樹脂。

高純度化學品：電子級溶劑、精密試劑。

環保要求嚴格場景：減少VOCs（揮發性有機物）排放。

注意事項

氮?dú)饧兌龋盒韪鶕?jù)物料特性選擇，如存儲高活性化學品需≥99.9%的高純氮。

經濟性權衡：氮?dú)庀臅?huì)增加運營成本，需通過優化壓力設定值、使用高效制氮設備降低成本。

系統維護：定期檢查閥門密封性、過濾器堵塞情況，避免氮?dú)庑孤┗蛭廴尽?/p>

總結：儲罐氮封通過惰性氣體保護，在安全、環保、品質控制等方面發揮關鍵作用，特別適合存儲敏感、高?；蚋邇r(jià)值物料。實際應用中需結合物料特性、儲罐類型及工藝需求設計氮封系統，并做好日常監控與維護。

氮封系統作為防止儲罐內氣相空間形成爆炸性混合物的關鍵附件，在實際應用中常存在多項技術疏漏。根據24版教材案例4及AQ3062-2025規范要求，必須重點關注以下技術細節：

1. 壓力控制精度
微正壓控制范圍應嚴格限定在0.3~1.5kPa（壓力過高會導致呼吸閥失效）
需配備雙路壓力變送器（SIL2級）實現冗余控制（GB/T45420-2025新增要求）
2. 氮?dú)饧兌纫?br/>氧含量必須≤0.5%（案例8顯示氧含量超標是倉儲企業中毒事故主因）
露點溫度≤-40℃以防止水分結冰堵塞管道
3. 系統可靠性設計
供氮管路應設置雙電磁閥并聯結構（失效頻率從1×10^-1/年降至1×10^-3/年）
緊急切斷閥響應時間須＜3秒（參照案例13安全生產許可證審查要求）
4. 聯鎖保護配置
液位超必須聯鎖切斷氮?dú)夤?yīng)（避免案例14汽油罐清理時的壓力積聚風險）
與SIS系統聯動實現氧濃度超標時的緊急補氮（T/CCSAS044-2023新增條款）

ZZYVP自力式壓力調節氮封閥技術規范實施維護時需特別注意：
每月測試減壓閥的穩壓性能（壓差波動應＜5%）
每季度校驗氧分析儀（＞0.2%必須更換傳感器）
年度檢查管線電伴熱系統（避免冬季凍結）
當前90%的企業忽視GB/T45420-2025要求的"氮封失效情景分析"，建議采用LOPA方法評估備用氮源容量是否滿足72小時連續供應。

四、ZZYVP自力式壓力調節氮封閥技術規范 技術參數和性能
閥體

執行器

性能

五、自力式氮封閥 額定流量系數、額定行程、性能
ZZDG供氮裝置

ZZDX泄氮裝置

六、自力式氮封閥 外形尺寸
供氮裝置外形尺寸及重量

供氮裝置外形尺寸及重量

02ZZYVP自力式壓力調節氮封閥技術規范氮封閥的作用與注意事項

▍ 工作原理與安全

氮封閥，作為調節儲罐頂部惰氣體層壓力的關鍵設備，其工作原理相當重要。氮封閥在壓力變化時自動開啟或關閉，保證儲罐安全。當儲罐內壓力低于預設值時，氮封閥會感應到這一變化并自動開啟，允許惰性氣體流入。而當壓力回升至設定值時，閥門則會自動關閉，停止惰性氣體的進一步流入。這一系列動作，確保了儲罐內壓力的穩定，從而保證了儲罐的安全與穩定運行。

1、氮封閥裝置必須保持完好無損，同時確保惰性氣體的供應充足。一旦閥門出現故障或供應不足，儲罐內的氧氣濃度可能會上升，這與蒸發介質混合后可能產生易燃物質，帶來安全隱患。

2、惰性氣體應通過有效輸送方式引入罐槽中，以確保其能夠均勻分布并達到預期效果。

3、必須嚴格防范任何可能污染惰性氣體的來源。惰性系統應配備適當?shù)某凉裨O(shè)備，以盡可能降低濕度，確保氣體質量。

▍ ZZYVP自力式壓力調節氮封閥技術規范維護性和特性

此外，氮封閥還具備以下現場可維護性和特性：材料多樣，包括不銹鋼金屬部件，等柔軟密封和墊圈產品；凈化技術，高凈化填充應用于高凈化產品，確保氣體純凈；專門設計，針對罐槽填充進行優化，滿足特定需求；運行壓力范圍在10PSIG到200PSIG的供應壓力下有效工作；標準接口采用NPT入口和出口，方便連接；壓力平衡閥確保穩定運行；法蘭連接選項有ANSI150磅或300磅，靈活選擇；補給管過濾器提供額外保護，確保氣體質量；自力式結構自動感應并調節填充氣體流入；設定點穩定性不受供應壓力影響，保持一致；流量調整，通過多種尺寸的阻流器，輕松適應不同大小的儲罐。

二、自力式氮封閥的安裝方式

自力式氮封閥的安裝方式具有靈活性，可以根據需要選擇橫向安裝或豎向安裝。一般情況下，建議采用橫向安裝，因?yàn)檫@樣可以讓氮?dú)飧泳鶆虻亓魅胼喬?。但如果空間有限，豎向安裝也是可行的。但需要注意以下幾點：

1. 豎著安裝時需要選擇合適的安裝位置，確保閥門和壓縮機或泵之間的距離不超過5米。

2. 在豎著安裝的情況下，閥門的手柄應盡可能地朝上，以免污染手柄和閥門內部的O形密封圈。

3. 安裝時需要確保自力式氮封閥與充氣管道之間的連接牢固無漏氣。

三、結論

自力式氮封閥具有靈活性，可以根據需要選擇橫向安裝或豎向安裝，但在不同的安裝方式下需要注意不同的要點。如果空間有限，可以選擇豎著安裝，但需要確保安裝位置選擇合適，手柄朝上，并且連接牢固無漏氣。

【ZZYVP自力式壓力調節氮封閥技術規范總結】

本文介紹了自力式氮封閥的特點及安裝方式，回答了豎著安裝的問題。希望本文可以對需要了解氮封閥的讀者有所幫助。
